Kasutuspiirangud
NB! Turvalisuse ja jalgratta manööverdatavuse huvides ei tohi seda hoidikut kasutada tugeva tuule käes, kui tuule kiirus on üle 20 km/h (10 sõlme). Kui hoidikus on surfilaud, mõjutab tuul jalgratast rohkem.
Enne laua hoidikusse kinnitamist soovitame tungivalt randmerihm ära võtta.
Järgige liikluseeskirja.
See hoidik on mõeldud ühele kuni 8 jala pikkusele lauale.
Ühilduvus
Mõeldud ainult ühele (mis tahes tüüpi) lauale, mille pikkus on kuni 8 jalga (u 2,44 m), paksus kuni 4,7 tolli (13 cm) ja kaal kuni 10 kg.
Mõõtmed ja kaal
Kinnitus sobib enamikule sadulatorudest: Pikkus: 170 mm / laius 50 mm / kõrgus: 65 mm. Kogu hoidik: Pikkus: 170 mm / laius: 460 mm / kõrgus: 590 mm.
Kinnitusvarda laius: 130 mm.
Kõigepeal mõõtke ära vaba ruum sadulatoru taga, kuhu paigutatakse surfilauahoidiku alus: selle süsteemi jalgrattale paigaldamiseks on vaja 17 cm pikkust ja 6,5 cm kõrgust vaba ruumi.
Hoidiku netokaal: 2,6 kg.
Paigaldussoovitused 1/5
Paigaldamise lihtsustamiseks vaadake hoolikalt paigaldamise õppevideot ja lugege juhiseid pakendi tagaküljel.
Õppevideo leidmiseks skannige pakendi esiküljel ja toote alaküljel leiduv QR-kood.
1) Puhastage sadulatoru lapi ja rasvaeemaldusvahendiga (nt Essence F).

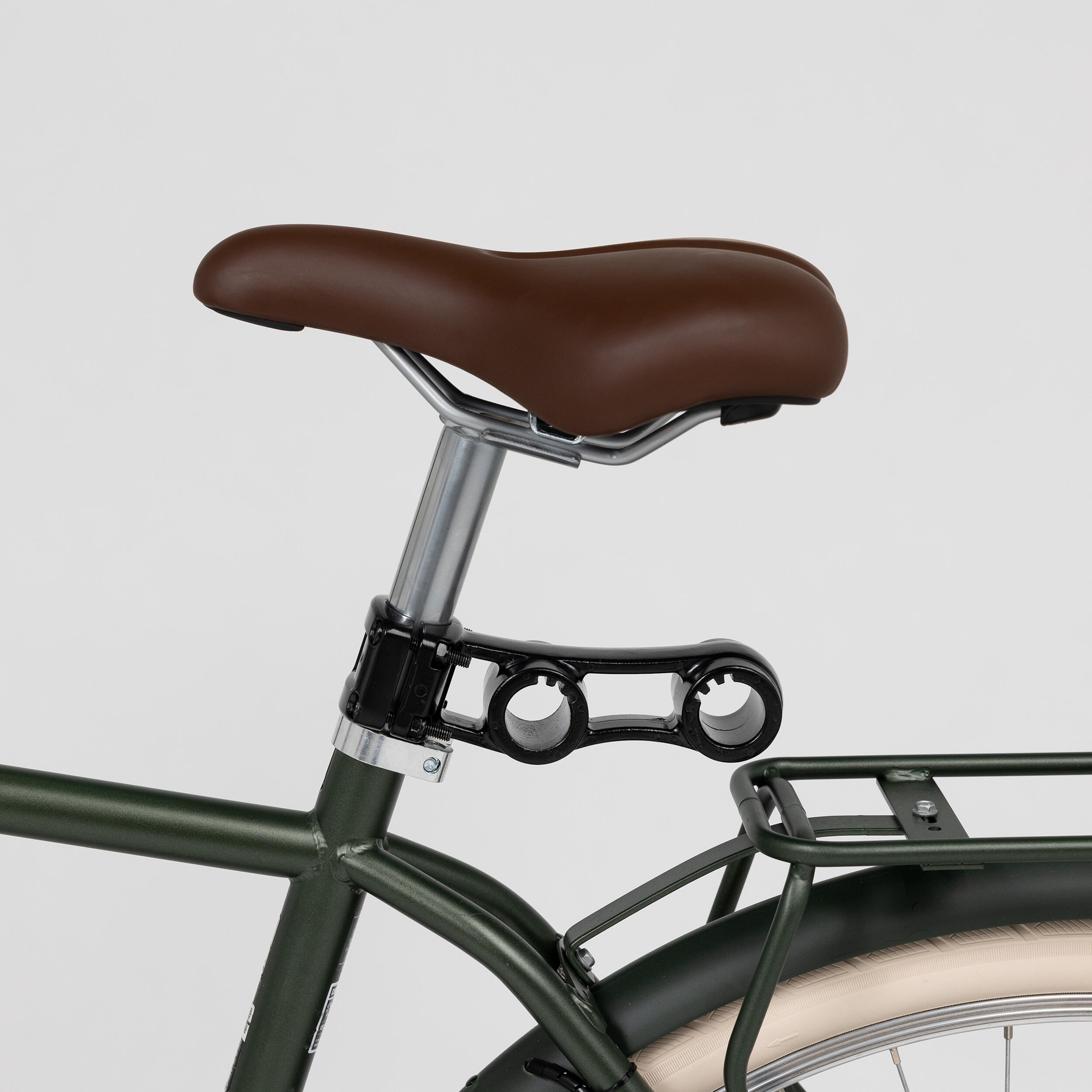

2) Paigutage kinnitus sadulatoru alumise osa vastu, jälgides selle suunda.
Paigaldussoovitused 2/5
3) Monteerige kinnitus kaasas oleva kuuskantvõtme ja kruvide/mutrite abil kohale.
Soovitame kruvid kinni keerata diagonaalis, et kinnituse tsentreerimine oleks lihtsam. (Keerake kõigepealt kinni ülemine vasak, siis alumine parem kruvi jne).

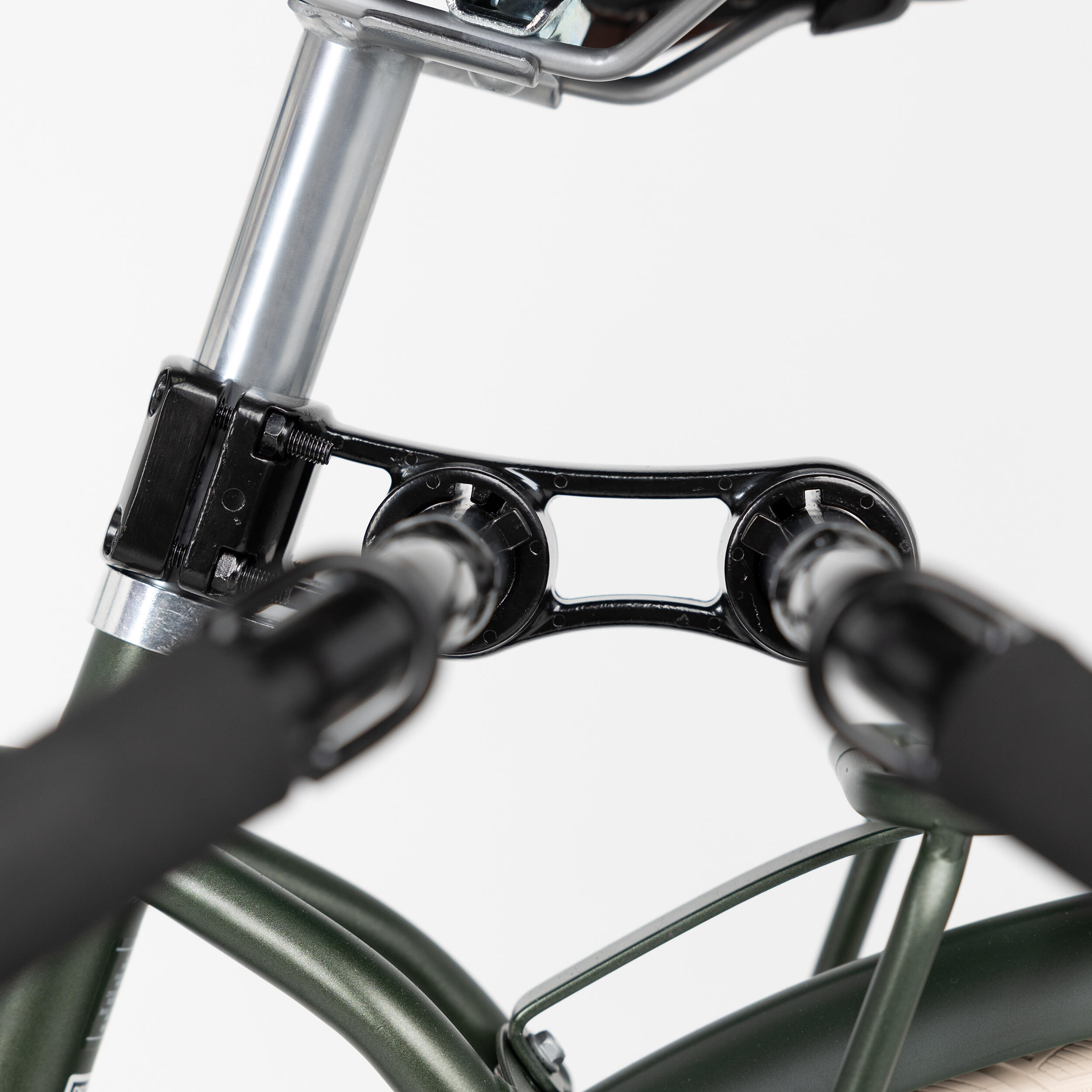

4) Paigaldage hoidiku torud kohale, vajutades hallile metalltihvtile.
5) Lükake torud kinnitusse ja valige oma jalgrattale sobiv kaldenurk.
/!\ Enne hoidiku kasutamist ja koormamist kontrollige, et toru nupp on korralikult sisse vajutatud.
Paigaldussoovitused 3/5

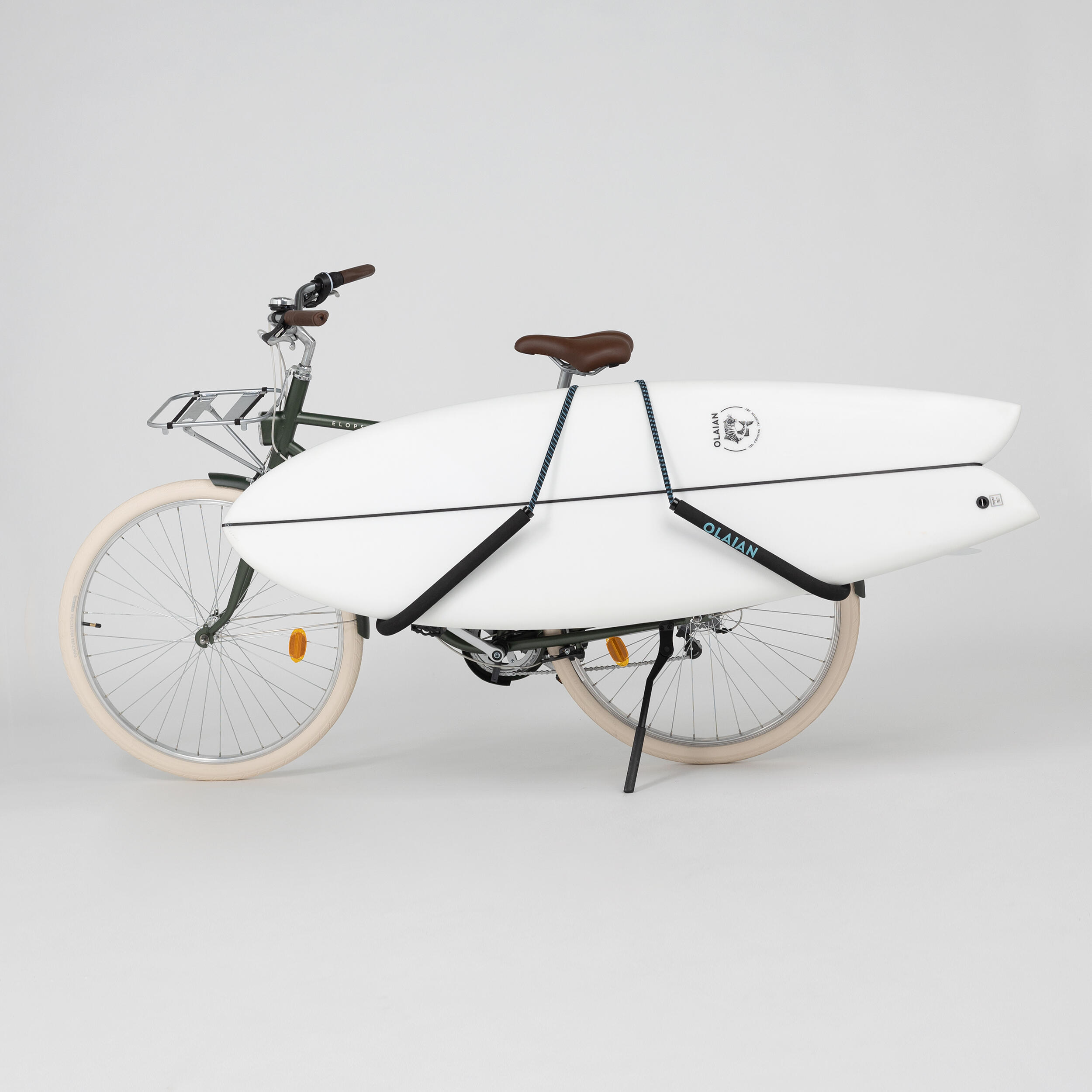

6) Paigutage oma surfilaud hoidiku varrastele
/!\ Võtke hoolikalt arvesse laua raskust, see võib jalgratta tasakaalust välja viia.
7) /!\ Istuge sadulasse ja kontrollige, et juhtrauda saab pöörata kogu selle liikumisraadiuses. Kui mitte, võite proovida teist sälku. (Ideaaljuhul peaks laua esiosa asetsema tagumisest veidi madalamal, et juhtraud saaks takistamatult liikuda, kuid jälgige, et laua esiosa ja maapinna vahekaugus oleks piisav).
Paigaldussoovitused 4/5

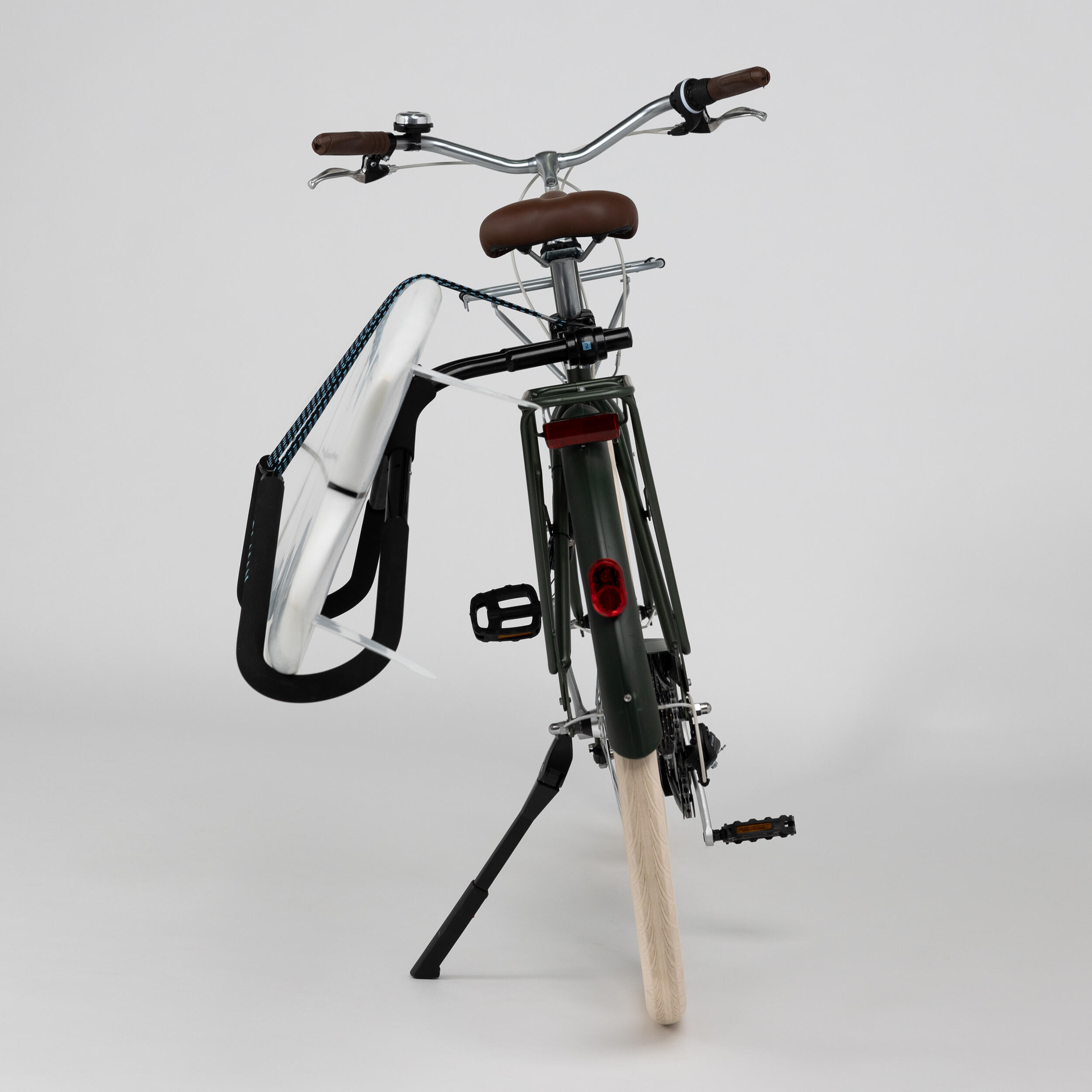

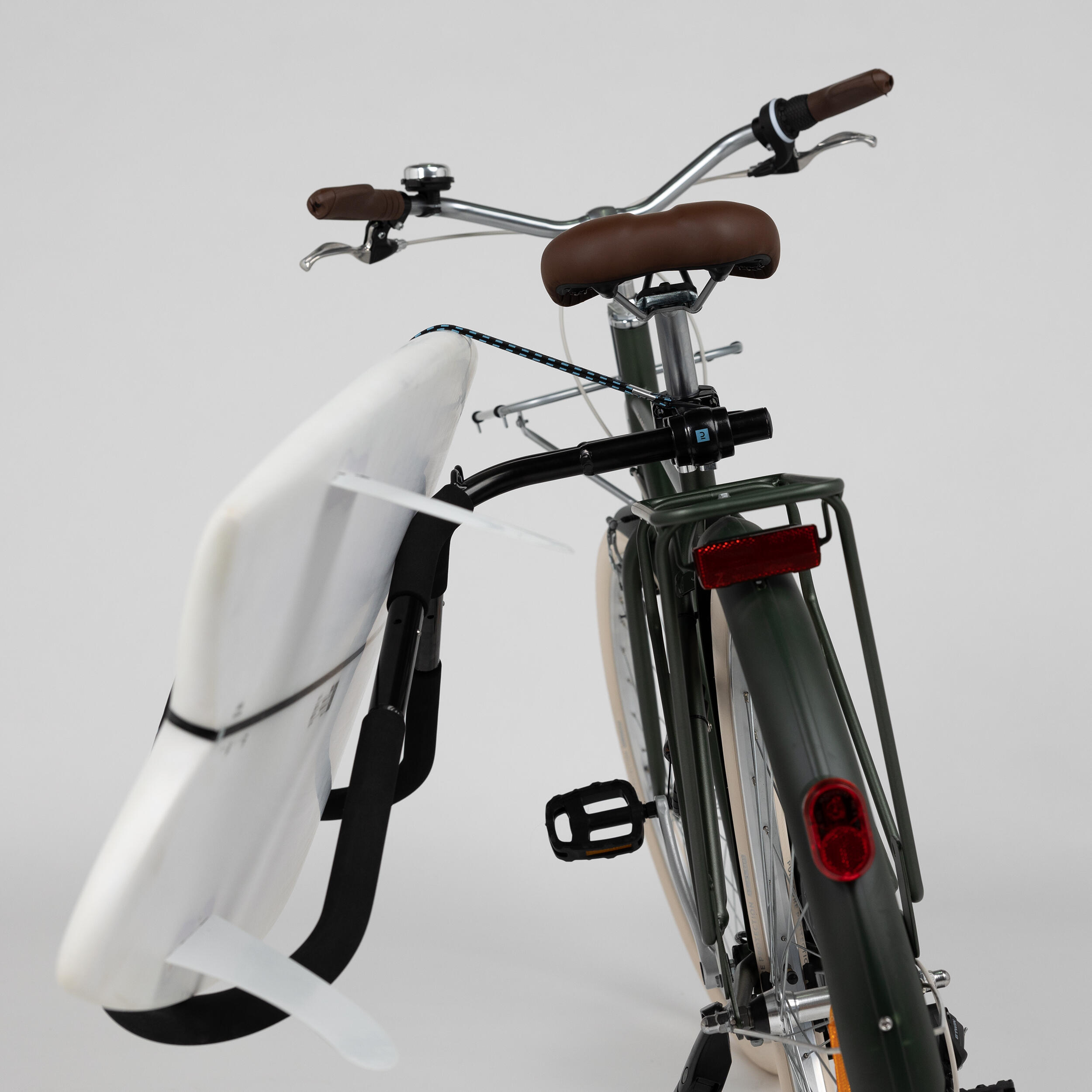

Kui Te ei leia oma jalgrattale sobivat seadistust või laud on liiga pikk, võite paigutada kinnituse tagaratta võlli suhtes veidi tsentrist välja.
Kui nihutate kogu hoidikut paremale, jääb laua tagaots tagarattale lähemale. Laua esiots jääb viltu, nii et juhtraua pööramiseks on rohkem ruumi ning saate ratast surfiranda sõites ohutult ja loomulikult juhtida.
Paigaldussoovitused 5/5

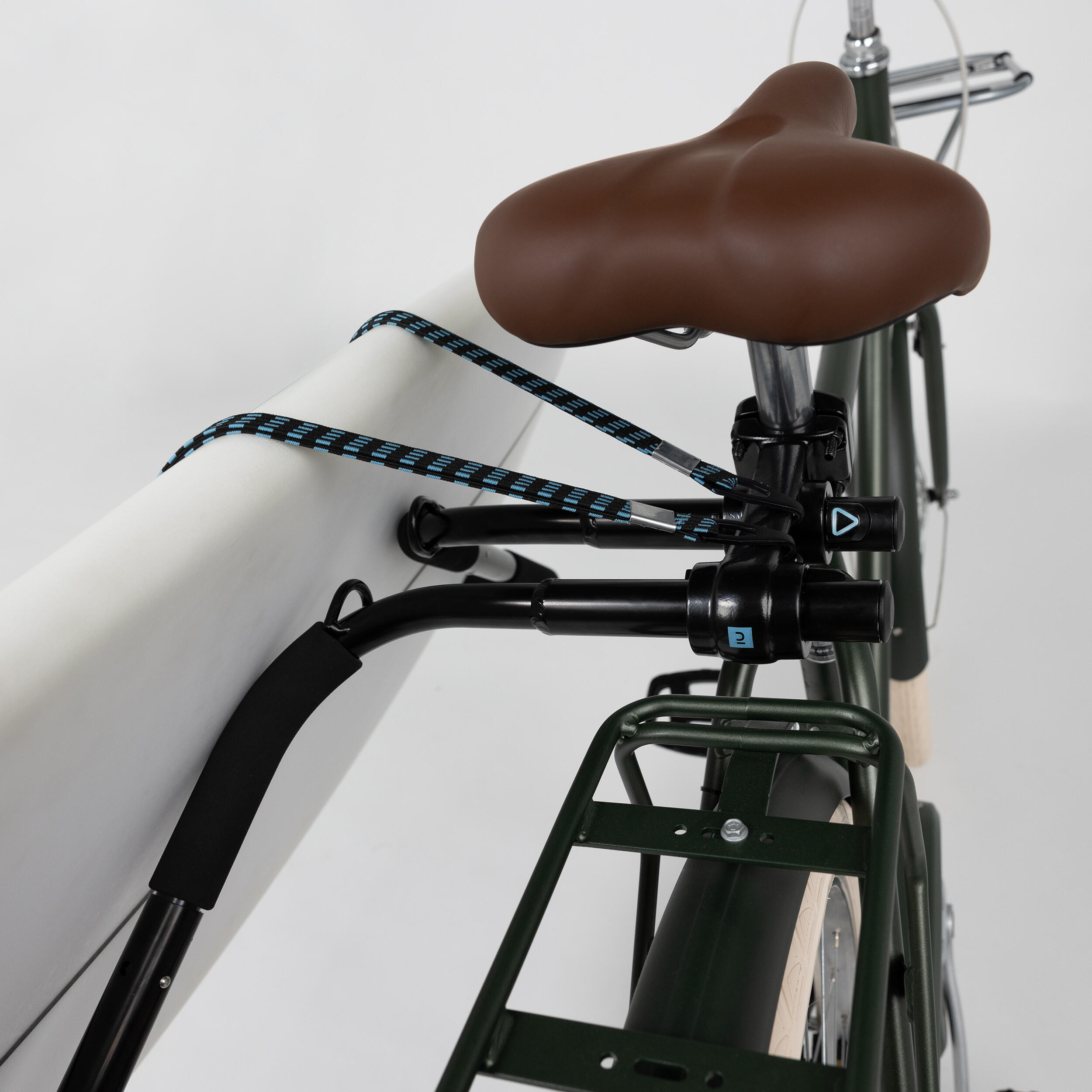

8) Kui surfilaud on õigesti paigutatud, kinnitage kummipaelad. Selleks on kaks konksu: üks hoidiku torul ja teine kinnituse ülaosa keskel. Kontrollige, et kummipaelad on pingul, et vältida paigast nihkumist ja vibratsiooni.
9) Enne sõidu alustamist keerake kinnituse ja sadulatoru poldid võimalikult kõvasti kinni, et tagada stabiilsus sõidu ajal.
Kasutamine

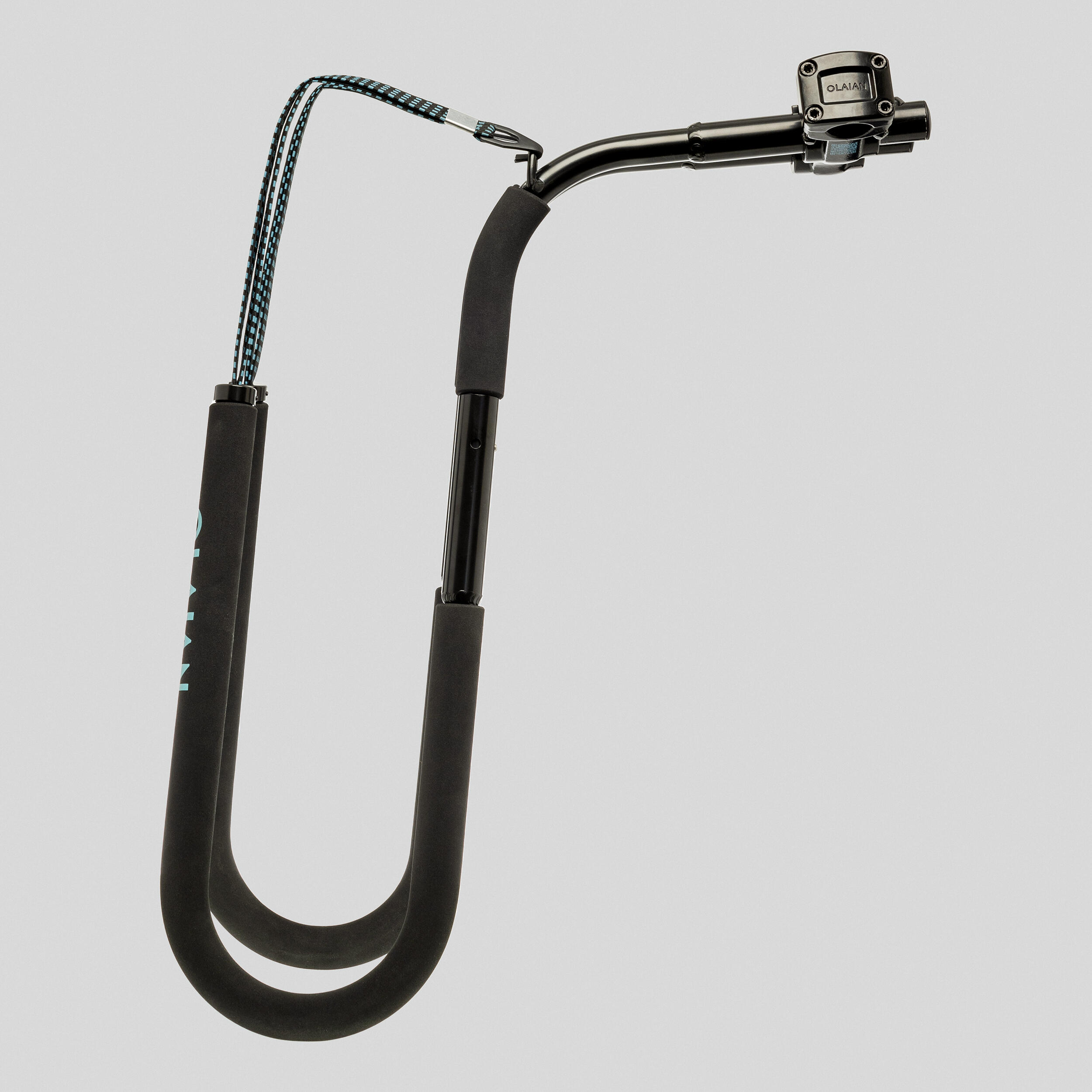

Varrastel on kolm võimalikku vahekaugust hoidiku parimaks kohandamiseks Teie lauale ja väga lihtsalt reguleeritav "klambrisüsteem" (3 asendit.
Varraste puutepinnad on kaetud surfilaua käepidemeid kaitsva vahtmaterjaliga.
Kummipaelad laua kindlaks kinnitamiseks ja paigal hoidmiseks.
Järgige liikluseeskirja.
